什么是万能线路板?焊接万能板需要注意些什么?
万能电路板就是在设计开发电子产品的时候,由于需要做一些实验,让厂家打PCB板太慢而且实验阶段经常改动也不方便,所以就诞生了万能板。
万能线路板介绍

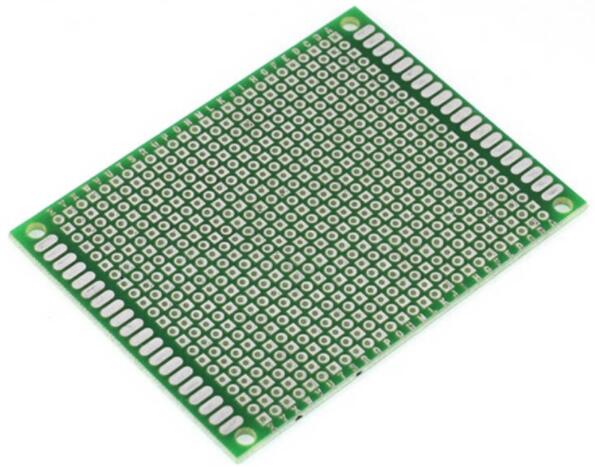

万用线路板是一种按照标准IC间距(2.54mm)布满焊盘、可按自己的意愿插装元器件及连线的印制电路板,俗称“洞洞板”。相比专业的PCB制版,洞洞板具有以下优势:使用门槛低,成本低廉,使用方便,扩展灵活。比如在大学生电子设计竞赛中,作品通常需要在几天时间内争分夺秒地完成,所以大多使用洞洞板。
万能电路板就是在设计开发电子产品的时候,由于需要做一些实验,让厂家打PCB板太慢而且实验阶段经常改动也不方便,所以就诞生了万能板。
焊接万能板注意事项
一、元器件布局要合理,事先一定要规划好,不妨在纸上先画画,模拟一下走线的过程。电流较大的信号要考虑接触电阻、地线回路、导线容量等方面的影响。单点接地可以解决地线回路的影响,这点容易被忽视。
二、用不同颜色的导线表示不同的信号(同一个信号最好用一种颜色);
三、按照电路原理,分步进行制作调试。做好一部分就可以进行测试、调试,不要等到全部电路都制作完成后再测试调试,否则不利于调试和排错。
四、走线要规整;边焊接边在原理图上做出标记。
五、注意焊接工艺。尤其是待焊引脚的镀锡处理。
1、假如万能板的焊盘上面已经氧化,那么需要用水纱皮过水打磨,砂亮为止,吹干后,涂抹酒精松香溶液,晾干后待用。
2、元器件引脚如果氧化,用刀片等工具刮掉氧化层后,做镀锡处理待焊接;
3、导线剥开后,绝缘层剥离长度要控制,以免焊接后容易和别的线短路;
4、导线两端需要做镀锡处理后,待焊接。
5、焊接工艺按照焊接五步法要求做。
以上就是上编整理的关于什么是万能线路板和焊接万能板的注意事项,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
