线路板拼板是什么意思?线路板拼板的六个技巧

文章出处:诚暄线路板 人气:作者:小编 发表时间:2019-09-21 14:00:54
线路板版图设计好后交给工厂制作线路板,有时候因为所设计pcb面积小,或是几块板才能构成一个完整电路,单块的话焊接等不方便。

  线路板版图设计好后交给工厂制作线路板,有时候因为所设计pcb面积小,或是几块板才能构成一个完整电路,单块的话焊接等不方便。就把许多块拼在一起,焊好后再掰开。有些朋友不知道拼版是什么意思,下面小编来详细的说一说。

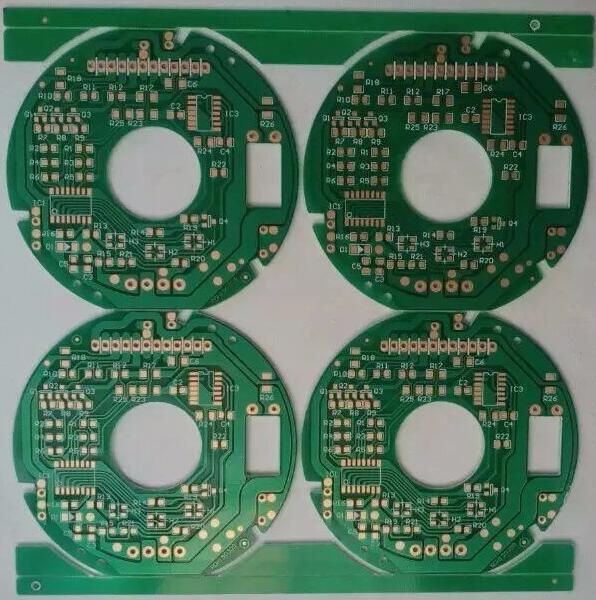

  pcb拼板的介绍

  pcb拼板只是为了生产方便,对于制板厂来说,他的基材一般都比较大,一次做很多块板子,然后给一块一块的切下来,如果做拼板主要是在焊接生产时候用,想象一个指甲盖大的板子一个一个的在汽车那么大的SMT机子上焊接。

  pcb拼板有好几种定义的! 方便客户插件是一个 方便厂家自己生产是一个节约材料是一个!方便插件就是客户要求这样拼,你就必须按要求去做。厂家方便生产是方便V割等。节约材料就是为了更加完美的运用材料而不浪费或者留太多的边料!例如1米2乘1米的材料你开34X41CM的拼板就完美了.

  PCB拼板技巧

  1、首先是拼板的问题,我们知道拼板主要的问题是节约生产的成本。对于PCB拼板宽度≤260mm~300mm,根据产线的不同而不同。因为我们可能有很多物料,本身加工设备一个料枪对应一个模组,因此如果拼板超过了模组的范围,加工速度会变得非常慢。

  2、PCB拼板的外框(夹持边)应采用仔细考虑,确保PCB拼板固定在夹具上以后不会变形(一般不允许在这个边上开V槽)对于元器件的布置,第一所有的朝向要一致,不能出现镜像这样的情况,这样会引起加工的坐标定位问题。

  3、第二在边缘(拼板外框与内部小板、小板与小板之间)不能有连接器伸出的情况发生,如果存在这种情况会妨碍焊接完成后刀具分板。

  4、为了保证检测板的位置和水平,我们需要在板的边沿设置三个以上的定位点,通过光学检测这三个点,可以得到整个加工的基准坐标和板的水平度。正确做法为,离边沿5mm,且行进方向不一致的时候间距不同(便于区分进入方向):【设置基准定位点时,通常在定位点的周围留出比其大1.5 mm的无阻焊区,不能有相似的焊盘或者别的类似的】

  5、在每个小板的至少要有三个定位孔,3≤孔径≤6 mm,边缘定位孔1mm内不允许布线或者贴片(防止误判断)。PCB拼板主要是节约生产和加工成本(会使机器加工速度快几倍),不合理的设计会使后期充满了问题,各位可以仔细看看,防止出问题。

  6、拼板主要的问题是节约生产的成本。对于PCB拼板宽度≤260mm~300mm,根据产线的不同而不同。因为我们可能有很多物料,本身加工设备一个料枪对应一个模组,因此如果拼板超过了模组的范围,加工速度会变得非常慢。

  以上就是小编整理的关于线路板拼板是什么意思和线路板拼板的六个技巧,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
