线路板阻焊层开窗是什么意思?线路板阻焊层开窗的原因是什么

　　线路板行业在很多制程上都有开窗一说，是这个行业的一种专业术语，主要是指防焊开窗：用菲林开窗的方式，把需要焊接或是散热去的PAD裸露在绿油层外，以达到客户所需，下面小编来详细的说一说什么是电路板开窗和开窗的原因。

　　线路板阻焊层开窗介绍

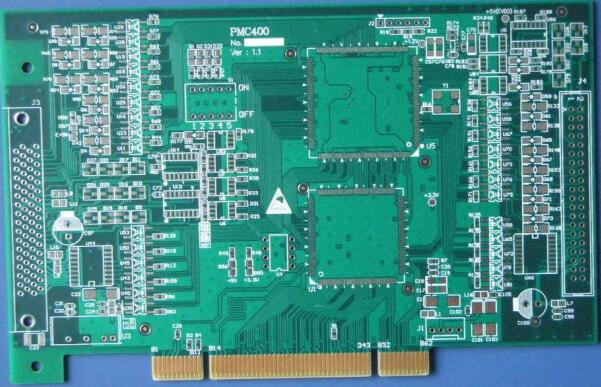

　　线路板阻焊层就是soldermask，是指印刷电路板子上要上绿油的部分。实际上这阻焊层使用的是负片输出，所以在阻焊层的形状映射到板子上以后，并不是上了绿油阻焊，反而是露出了铜皮，上图金手指位置就是明显的开窗。

　　阻焊开窗是指需要焊接的位置露出铜的部位的大小，即不盖油墨部分的大小，盖线指阻焊油盖住线路部分的大小及多少。盖线距离过小在生产过程中就会造成露线。

　　线路板阻焊层开窗的原因

　　1、孔径开窗：是因为有很多客户不需要油墨塞孔，如果不开窗，则油墨会进入孔内。(这是针对小孔)如果大孔塞了油墨进去则客户无法上键。另外如果是化金板的话也必须得开窗

　　2、PAD(就是铜)开窗：客户需要焊接，表面处理(化金/喷锡等)。

　　以上就是小编整理的关于线路板阻焊层开窗介绍和线路板阻焊层开窗的原因，希望对大家有所帮助，如还有不清楚的地方，请联系右侧的QQ、微信或者电话，我们会有专业的人员为您解答。
