单面线路板绘图软件有哪些?可以导出线路板图吗?

文章出处:诚暄线路板 人气:作者:小编 发表时间:2019-09-20 08:57:08
目前,绘制线路板的软件有很多,对于初学者来说可能不知道如何选择PCB板画图软件,所以在这里我们不妨给大家推荐四款比较好的,也是工程师常用的PCB板画图软件。

  目前,绘制线路板的软件有很多,对于初学者来说可能不知道如何选择PCB板画图软件,所以在这里我们不妨给大家推荐四款比较好的,也是工程师常用的PCB板画图软件,下面小编来详细的说一说。

  线路板绘图软件介绍

  1、protel软件

  这款软件在我们国内属于是低端设计的主流,国外用的人比较少。简单易学,适合初学者,容易上手;但是占用系统资源较多,而且对电脑配置要求较高。在国内使用protel的人还是有相当的市场的,毕竟中小公司硬件电路设计还是低端的居多,不过建议各位尽早接触学习别的功能更优秀的软件,不要总在低层次徘徊。

  2、PADS软件

  这款软件用的人是相当的多,好用,简单,易上手,个人感觉比Protel好用不知多少倍。适合于中低端设计,堪称低端中的无冕之王。现在市场上使用范围最广的一款eda软件,适合大多数中小型企业的需求。

  3、CAM350软件

  用这款软件的人也是比较多的,我们公司后期的工程也是按这个软件来确认文件的,客户如果提供给我们其它的软件资料后期我们都是需要导成CAM350的,客户最好直接提供CAM350的文件,这样就可以减少后期在导的过程中所产生的问题,我们工程直接按客户提供的文件制作就行。

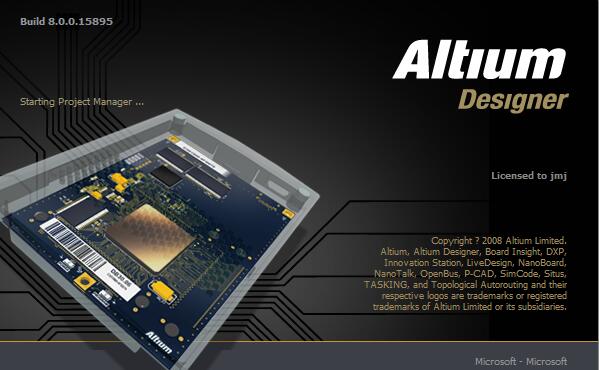

  4、AD软件

  AD主要是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统,运行在Windows XP、Windows7操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合,为设计者提供了全新的设计解决方案,使设计者可以轻松进行设计,熟练使用这一软件必将使电路设计的质量和效率大大提高。

  上面四款画图软件是目前国内用得比较多的,一般能绘图的软件都是有导出线路图的功能

  以上就是小编整理的关于单面线路板绘图软件介绍,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
