线路板控深孔、沉头孔、背钻孔、压接孔,你知道几种?

文章出处:诚暄线路板 人气:作者:小编 发表时间:2019-09-21 11:41:27
随着科技的不断发展,线路板的种类也越来越多,我们都知道pcb板上有过孔,通孔,插件孔,盲孔,埋孔,但是还有一些比较特殊的孔,比如控深孔、沉头孔、背钻孔、压接孔,你知道

  随着科技的不断发展,线路板的种类也越来越多,我们都知道pcb板上有过孔,通孔,插件孔,盲孔,埋孔,但是还有一些比较特殊的孔,比如控深孔、沉头孔、背钻孔、压接孔,你知道的有几种,下面小编来详细的说一说这些孔是什么意思。

  线路板控深孔

  控深孔就是钻孔不钻穿电路板,控制一定的深度。控深孔有很多种,一般都是通过机械钻机,控制主轴下钻的高度来事项一定深度的钻孔。类似的有机械盲孔,背钻等,还有一些是控深锣,机理都差不多。

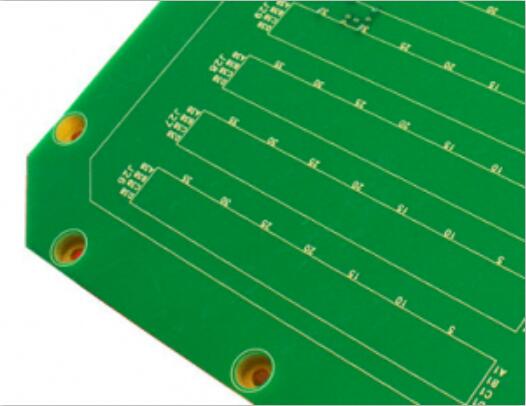

线路板控深孔

线路板控深孔

  线路板沉头孔

  将紧固件的头部分或者完全沉入线路板的孔叫沉头孔。PCB板的沉头孔主要是为了使电路板各层之间导通及固定零件之用,线路板对沉头孔的深度和大小要求非常严格,其尺寸要限制在公差范围内。
线路板沉头孔

线路板沉头孔

  线路板背钻孔

  背钻孔是通过机械钻孔方式控深,将PTH孔不需要导通且会对信号产生干扰的孔铜部分去除,保留需要用来导通的孔铜的一种孔。

  背钻孔的设计原理:从孔角度分析信号传输的特点,若设计为通孔时,回路信号传输,必将绕道而行,而这一段通孔的存在则容易造成信号传输的反射,散射等问题,产生信号的扰乱和失真。当钻去多余孔铜时,信号则按原路返回,此时即可抵消去路信号产生的电感,最大程度降低信号失真现象。

  线路板压接孔

  线路板压接孔就是指那些不需要焊接,元器件直接插入就能固定的孔。其孔径公差较一般的孔径公差严格,常规压接孔公差是+/-0.05mm,有些严格的甚至能达到+/-0.025mm,而需要制作压接孔的多为标准的PIN脚元器件。
线路板压接孔

线路板压接孔

  以上就是小编整理的关于什么是线路板控深孔、沉头孔、背钻孔、压接孔,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
