为什么线路板要拼板?线路板拼板的阴阳板什么意思?

文章出处:诚暄线路板 人气:作者:小编 发表时间:2019-09-21 14:19:51
线路板拼板顾名思义就是几个相同的板拼在一块板上面,有的线路板太小,不能满足夹具的要求,所以要几个PCB拼起来,才能更好的生产。

  随着电子业的不断发展,产品也越来越多样化,有些产品比较大,有些产品比较小,小的产品如果单个生产会带来极大的不便,就需要拼板生产,下面小编来详细的说一说电路板拼板的原因。

  线路板拼板介绍

  线路板拼板顾名思义就是几个相同的板拼在一块板上面,有的线路板太小,不能满足夹具的要求,所以要几个PCB拼起来,才能更好的生产,还有些线路板比较异形,拼板可以更有效的利用PCB基板的面积,减小浪费。有些PCB需要加工艺边和光学点之类的,可以提高插焊、贴装效率,如果做阴阳拼板还可以节省钢网。

  制作线路板拼板更利于生产,节省生产时间,更有效的利用机器设备,有效的利用板材的面积减少不必要的成本浪费。

  线路板是通过类似于印刷的方式生产的,有个版面大小的问题,每个客户PCB板的尺寸基本不相同,所以要将板子通过拼接变成一个较大的,适合机器加工生产的大板。所以制作线路板拼板就是为了给后工序生产带来更多的方便。

  线路板阴阳拼板介绍

  在电子组装制造业,一般我们称呼的【阴阳板(Mirror Board)】有两种类型,第一种类型是正反面颠倒的阴阳板(Different side mirror board),也有是一片印制电路板的第一面与另一片板子的第二面呈现在拼板的同一面上;另一种类型则是所有的拼板都同一面但左右颠倒的阴阳板(Same side mirror board),比如说pdpd的排版。

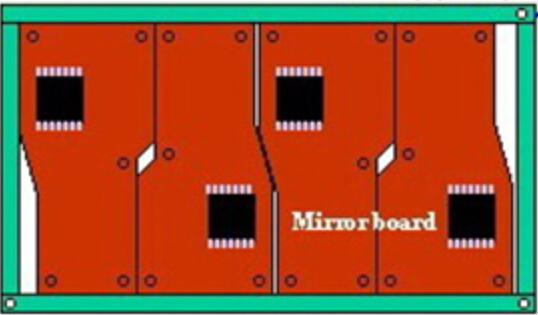

阴阳拼板图片

  阴阳拼板的好处

  1、可以充分利用SMT长线的优势以达到更大的打件效率

  2、可以节省印制电路板的板材,也就是提高拼板(Panelization)的使用效率,节省成本。

  以上就是小编整理的关于为什么线路板要拼板以及线路板拼板的阴阳板介绍,希望对大家朋所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
