什么是hdi线路板?hdi线路板1阶什么意思?
随着电子行业日新月异的变化,电子产品向着轻、薄、短、小型化发展,相应的印制板也面临高精度、细线化、高密度的挑战,印制板也面临高精度、细线化、高密度的挑战,下面小编来详细的说一说什么叫hdi线路板以及1阶是什么意思。

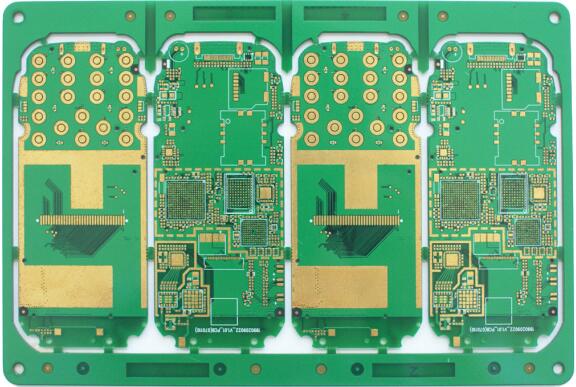

hdi线路板介绍
HDI是高密度互连(High Density Interconnector)的缩写,是生产印刷电路板的一种(技术),使用微盲、埋孔技术的一种线路分布密度比较高的电路板。 HDI专为小容量用户设计的紧凑型产品,微盲孔孔环在6mil以下,内外层层间布线线宽/线隙在4mil以下,焊盘直径不大于0.35mm的增层法多层板制作方式称之为HDI板。
盲孔:Blind via的简称,实现内层与外层之间的连接导通
埋孔:Buried via的简称,实现内层与内层之间的连接导通盲进孔大
都是直径为0.05mm-0.15mm的小孔,埋盲孔成孔方式有激光成孔,等离子蚀孔和光致成孔,通常采用激光成孔,而激光成孔又分为CO2和YAG紫外激光机(UV)。
hdi线路板1阶介绍
压合一次后钻孔==》外面再压一次铜箔==》再镭射--------》一阶,具体见以下几张图就能清楚的了解hdi线路板1阶了。

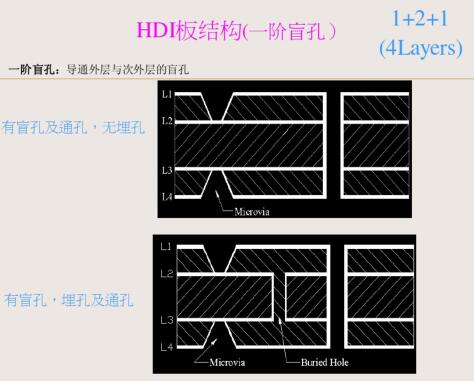

4层HDI板一阶结构图

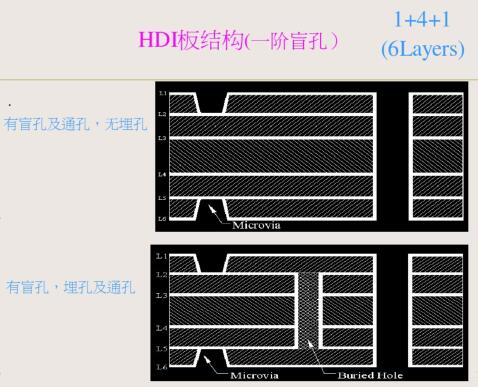

6层HDI板一阶结构图

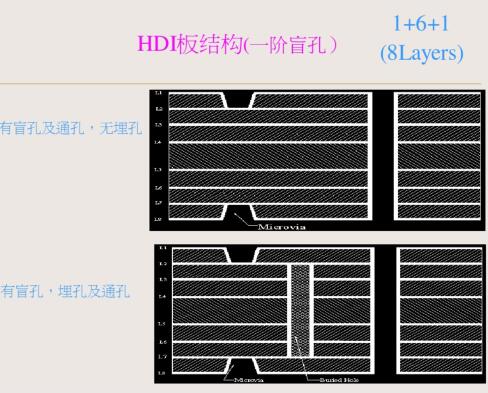

8层HDI板一阶结构图
以上就是小编整理的关于什么是hdi线路板以及hdi线路板1阶介绍,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
