线路板阻焊油墨是什么?线路板阻焊掉油是什么原因?
印刷电路板的基本构成就是焊盘、过孔、阻焊层、文字印刷部分。阻焊层就是大家看到的黄的或者红的或者黑的或者绿色的或者其它颜色的部分,有的板子是黄色的阻焊层。阻焊层的作用就是防止不该被焊上的部分被焊锡连接,回流焊就是靠阻焊层实现的,下面小编来详细的说一说什么是电路板阻焊油墨以及阻焊掉油的原因?
线路板阻焊油墨介绍

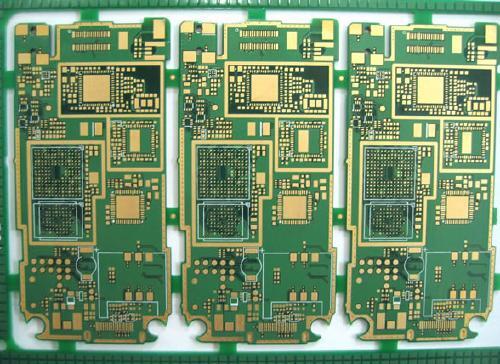

平时我们所看见的线路板表面一层绿色的表膜,其实这个是线路板阻焊油墨,它被印刷在PCB上主要是为了阻止焊接,因此也叫防焊油墨。我们最常见到的PCB阻焊油墨有绿色、蓝色、白色、黑色、黄色和红色,以及其他各种各样少见的颜色。
这层油墨可以覆盖除了焊盘等意外的导体,可以在使用过程中避免焊接短路、延长PCB使用寿命等作用;一般叫阻焊或者防焊。
阻焊掉油的原因
1、线路板在印刷油墨时,前处理没有做到位,比如PCB板表面有污渍、灰尘或杂质,或一些区域被氧化了,但其实解决这个问题是最简单的,即重新把前处理再做一遍就是了,但要力求将线路板表面的污渍、杂质或者是氧化层清理干净。
2、有可能是因为出在烤箱,烘烤线路板时间短或者是温度不够,因为线路板在印刷完热固油墨之后都要进行高温烘烤,而如果烘烤的温度或者是时间不足就会导致板面油墨的强度不够,最终引起线路板阻焊脱落。
3、油墨质量问题或者是油墨过期,这两个原因都会造成线路板油墨脱落,要解决这个问题,只能通过更换油墨供应商来解决了。
以上就是小编整理的关于线路板阻焊油墨是什么和线路板阻焊掉油的原因,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
